Dans l’univers technique de l’installation électrique, savoir poser un rail DIN s’avère essentiel pour tout professionnel ou bricoleur aguerri. Découvrez une méthode claire pour assurer la fixation et la mise en service efficaces de vos composants électriques.
Étapes d’installation du rail DIN

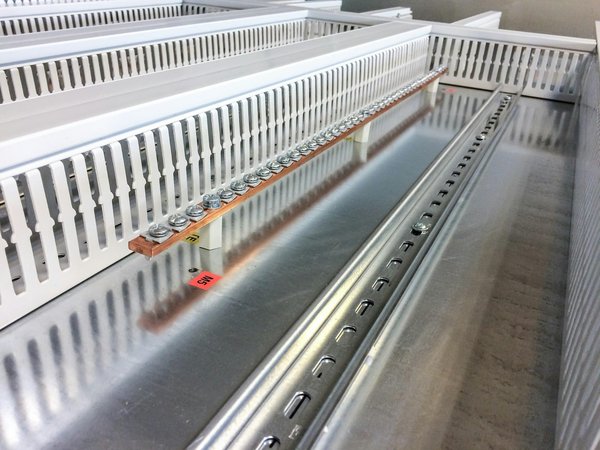

La mise en place d’un rail DIN nécessite précision et attention. Voici les étapes clés à suivre.
Sujet a lire : Pourquoi les entreprises doivent-elles créer un espace client ?
Lire également : Business Intelligence : Stratégies et outils pour une prise de décision améliorée
Marquez et percez les emplacements pour les supports de montage en vous assurant que la surface est plane et stable. Utilisez un niveau pour vérifier l’alignement et assurez-vous que les marquages sont précis pour éviter tout désalignement lors de la fixation.
A lire aussi : Freelance informatique : opportunités et stratégies gagnantes
La fixation du rail DIN de 19 pouces sur la surface de montage doit se faire avec soin. Choisissez des vis adéquates qui ne dépassent pas 1,0 mm de la surface intérieure du rail pour maintenir une installation plate, conformément aux recommandations pour le rail NSYSDR200D.
Lire également : Le Big Data : Clé de voûte des innovations, analyses et solutions technologiques modernes
Après l’installation, contrôlez la stabilité et l’alignement du rail DIN. Testez la solidité de la fixation aux extrémités et à intervalles réguliers de 100 mm le long du rail, comme l’exige la norme IEC 60715, pour garantir une performance optimale et éviter tout dysfonctionnement du système TM5.
Ces étapes, réalisées avec rigueur, sont essentielles pour une installation sécurisée et conforme aux directives de sécurité.
Connexion et mise en service des composants sur le rail DIN
La mise en service des composants électriques sur le rail DIN est une étape cruciale qui requiert rigueur et précision.
Assurez-vous que chaque composant est compatible avec le rail DIN avant de procéder au montage. Les composants du système TM5, par exemple, sont conçus pour s’adapter parfaitement aux spécifications du rail DIN conformément à la norme IEC 60715. Cette compatibilité garantit non seulement une installation aisée mais aussi une performance optimale du système.
Pour la connexion, chaque composant doit être positionné sur le rail et fixé solidement. Les contacts métalliques à ressort à l’intérieur du canal de montage fournissent la connexion de mise à la terre fonctionnelle (FE) nécessaire pour le système TM5 lorsqu’ils sont montés correctement sur un rail métallique DIN.
Respectez les orientations de montage spécifiées pour chaque composant. Certains produits peuvent être montés avec l’arrière ou le haut face au rail, nécessitant des plaques de montage ou des supports de rail DIN spécifiques. Par exemple, pour un montage avec l’arrière face au rail, positionnez la plaque de montage de manière à ce que les trous de perçage centraux soient correctement alignés.
Enfin, vérifiez que la fixation du rail DIN sur une base conductrice est conforme aux instructions du guide et respecte les réglementations locales. Cette étape est indispensable pour assurer une opération sécurisée et éviter tout dysfonctionnement de l’équipement.
Préparation avant l’installation du rail DIN
Avant de procéder à l’installation de votre rail DIN, une préparation minutieuse est essentielle pour garantir une mise en place sécuritaire et conforme aux normes.
Sélectionnez avec soin les outils et équipements nécessaires pour l’installation. Un guide d’installation de rail DIN peut vous fournir une liste exhaustive des outils spécifiques dont vous aurez besoin, tels que des tournevis, des pinces, et le matériel de fixation adéquat.
Il est primordial de revoir les normes de sécurité et les précautions à prendre avant de débuter. Assurez-vous de comprendre les instructions et les avertissements contenus dans le manuel d’installation, notamment en ce qui concerne la fixation sécurisée du rail et la mise à la terre.
Finalement, vérifiez la conformité de votre matériel avec les normes IEC 60715. Cette étape est cruciale car elle assure que le rail DIN et les composants du système TM5 s’assemblent correctement, permettant ainsi une performance optimale et une sécurité accrue. La fixation doit être solide aux extrémités et à des intervalles maximaux de 100 mm le long du rail pour éviter tout dysfonctionnement de l’équipement.
